 Résistance au vent et utilisation du fichier NV65

Aller en bas
2 participants
AuteurMessage
renish

renish


Nombre de messages : 2
Localisation : Lyon
Projet : Maison GREB dans le Haut-Bugey
Age : 38
Date d'inscription : 10/05/2022

Résistance au vent et utilisation du fichier NV65 Empty
MessageSujet: Résistance au vent et utilisation du fichier NV65   Résistance au vent et utilisation du fichier NV65 EmptyVen 24 Juin 2022 - 8:25

Bonjour à toutes et à tous,

Je me lance dans la conception de ma maison prévue en GREB. J'ai commencé les plans. Je suis sur la finition du dimensionnement de ma charpente. J'ai trouvé le fichier de calcul NV65 GREB V.2. C'est super utile mais j'ai un peu du mal à interpréter les résultats Very Happy

Ma maison en R+1 se compose de trois parties, un garage face nord 5,3m/6,3m sur 4m de haut, la maison 10m/10,4m sur 7m de haut et une serre côté sud 2,75m/6,1m sur 3m de haut

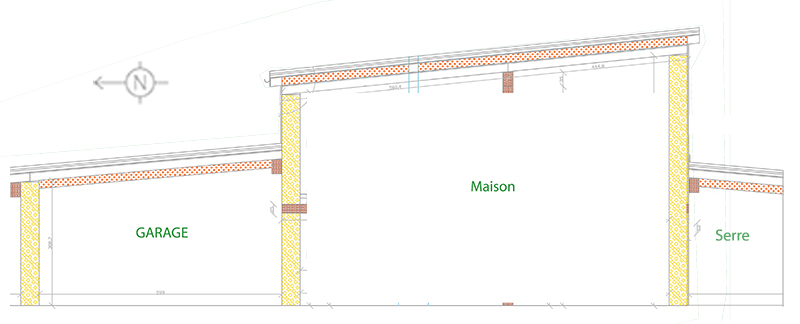

Un petit plan pour y voir plus clair :
Résistance au vent et utilisation du fichier NV65 Planco10

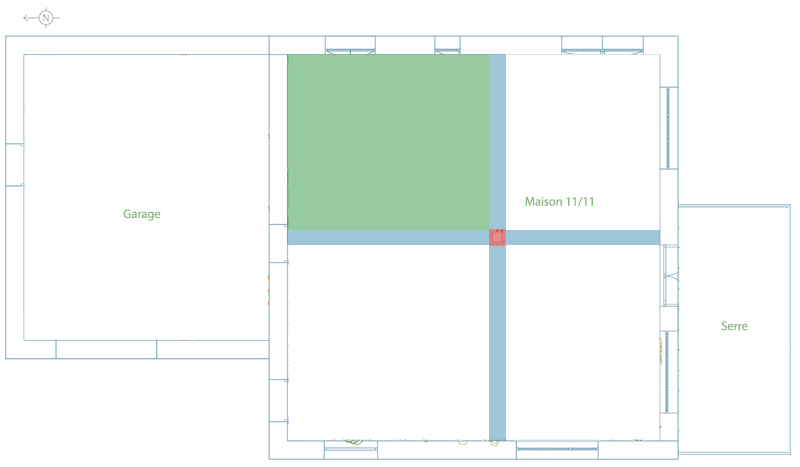

Vu du dessus :
Résistance au vent et utilisation du fichier NV65 Plan-d10

Quelques explications :
  • En bleu ce sont des poutres de 5,2m posées sur un poteau central qui va monter à 6,5m pour supporter la charge de la toiture et la panne intermédiaire. Côté des murs elles se reposeront sur des colonnes d'appuis
  • En rouge le poteau central (en cours de dimensionnement, mais je suis parti sur du 25/25 minimum)
  • En vert c'est le seul étage / mezzanine que j'ai. Le reste de la maison sera ouvert jusqu'à la charpente

La feuille de calcul remplie pour le bloc "maison" : https://docs.google.com/spreadsheets/d/1CKer37VXWPCdfN9GNpg492ZZp4yjoEJV/edit#gid=1268268031

Et enfin mes questions :
  1. Je dois calculer l'effort du vent sur chacune des parties séparement ? Sachant que la maison va être tenue côté Nord et Sud par les deux éléments "garage" et "serre"
  2. Je n'ai pas de mur de refend dans mon bloc "maison", est-ce grave ?
  3. Quel poids je dois ajouter à mon kg/m2 pour la toiture ? Je fais une moyenne de la ligne "vent ascendant sur toiture". Dans mon cas 65 en extrême, 35 en normal. Soit 50kg/m2 supplémentaire à prendre en compte


J'ai d'autres questions qui arrivent concernant le dimensionnement de la charpente, mais il faut que je réponde à celles là déjà  Very Happy

Merci d'avance !
Revenir en haut Aller en bas
https://rlyeh.ren-andco.fr
Bengal
GREBquoi? *



Nombre de messages : 10
Localisation : 87400
Date d'inscription : 13/10/2020

Résistance au vent et utilisation du fichier NV65 Empty
MessageSujet: Re: Résistance au vent et utilisation du fichier NV65   Résistance au vent et utilisation du fichier NV65 EmptyMer 13 Juil 2022 - 21:13

Salut à toi Renish,

De mon côté j'avais commencé à essayer de dimensionner la résistance au vent de ma maison en utilisant ce document : Action du vent sur les bâtiment selon l'eurocode 1
J'ai fini par laisser tomber je n'y arrivais pas. Sur une étude issue d'un bureau d'étude, que j'avais récupéré, j'ais constaté qu'ils prenaient cette valeur plutôt en négatif ce qui correspond plutôt au soulèvement de la toiture.
Au final je ne l'ai pas ajouté au calcul, comme j'avais déjà 45daN/m2 de charge de neige pris en compte (et que la neige à tendance à disparaitre...). Je pense que dans ton cas, avec des toits mono-pan et une faible pente, orienté nord, à moins que les vents dominant soit du nord, il faut plutôt se prémunir de l'arrachement au vent que la surcharge sur la toiture.
Et je pense qu'en mettant des liens entre le poteau central et les poutres qui en repartent ça devrait jouer le rôle de contreventement. Mais là c'est un peu au doigt mouillé...

Bonne continuation

Bengal
Revenir en haut Aller en bas
renish

renish


Nombre de messages : 2
Localisation : Lyon
Projet : Maison GREB dans le Haut-Bugey
Age : 38
Date d'inscription : 10/05/2022

Résistance au vent et utilisation du fichier NV65 Empty
MessageSujet: Re: Résistance au vent et utilisation du fichier NV65   Résistance au vent et utilisation du fichier NV65 EmptyMer 20 Juil 2022 - 9:23

Bonjour,

Merci de ta réponse. En effet c'est une bonne approche de se dire que si le toit est ok pour supporter 150daN/m2 (en cas exceptionnel) de neige il sera ok pour du vent le reste du temps. Je n'avais pas vu cela comme ça !
Je vais me pencher sur le soulèvement du coup, car en effet le vent dominant n'est pas nord mais ouest sur mon terrain.

Belle journée
Revenir en haut Aller en bas
https://rlyeh.ren-andco.fr
