lebrain46
GREBien **"


Nombre de messages : 79
Localisation : 46
Date d'inscription : 16/02/2007

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyJeu 31 Jan 2008 - 20:52

Julio a écrit:
C'est du double vitrage avec des vitres en bois (je viens de déposer un brevet sur les vitres en bois!).
Ta construction te rend euphorique :))
Encore un effet secondaire de la maison paille ! Que fait la police ? (espagnol bien sur !)
Je propose un controle psychologique pour les autoconstructeurs qui ne se sentent plus pisser ..heu...penser je veux dire . Avec des théories aussi fumeuses(ou fameuse, ça depend des gouts) on devrait illico leur retirer leur permis d'autoconstructeur;
non mais ! ;) [/quote]
Mode serieux : sur un forum ,on m'a repondu un jour, à propos des ponts thermiques, que , avec le bois, à partir de 40 cm à parcourir entre exterieur et interieur, c'est bon ....
B
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gérard
GREBquoi? *


Nombre de messages : 12
Localisation : LHERM a coté de Toulouse 30 km
Projet : Maison de 110 m² avec toit isolé en paille
Date d'inscription : 27/02/2008

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyVen 29 Fév 2008 - 12:58

Bonjour, nous allons construire une maison en paille dans la
région toulousaine et nous réfléchissons à la manière d’isoler le toit avec de
la paille.


Je suis attentivement depuis quelque temps le procède de
Julio, et cela m’as donne l’idée de faire scier des poutres en forme de T à l’
envers pour supporter l’âme de la poutre
en I.


L’idée serait de scier une poutre de 12 cm de largeur plus
la largeur de la lame de sciage et de 15
cm de hauteur plus la largeur de la lame de sciage. Cela permettrait de récupérer des tasseaux
de 10x4 cm de chaque côté. Ensuite, faire l’âme
de la poutre a la façon de Julio. On pensait éventuellement combler l’intérieur
de l’âme avec de la laine de chanvre ou de bois.



Voilà un dessin du projet.charpente en IPN bois - Page 2 17405

charpente en IPN bois - Page 2 Moz-screenshot
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lebrain46
GREBien **"


Nombre de messages : 79
Localisation : 46
Date d'inscription : 16/02/2007

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyVen 29 Fév 2008 - 14:37

Gérard a écrit:
Bonjour, nous allons construire une maison en paille dans la
région toulousaine et nous réfléchissons à la manière d’isoler le toit avec de
la paille.

bonjour gerard et bienvenue sur le forum
tes liens ne sont pas lisibles pour l'image;
si tu peux en dire plus sur ton projet, et la localisation de ton terrain..
à bientot
Bruno
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gérard
GREBquoi? *


Nombre de messages : 12
Localisation : LHERM a coté de Toulouse 30 km
Projet : Maison de 110 m² avec toit isolé en paille
Date d'inscription : 27/02/2008

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyVen 29 Fév 2008 - 23:52

Désolé pour le lien. En voici un nouveau en espérant qu'il fonctionnera:
https://servimg.com/view/12060187/1
Notre terrain se situe au
10, rue de la barraque
31600 LHERM


J’ai réalisé des plans d’une maison en rez-de-chaussée avec un toit à 2 pentes d’un angle de 18 degrés, j’ai prévu un mur de refend pour supporter
la poutre faitière du toit. Les chevrons qui supporteront la paille auront une
portée de 4 mètres entre deux appuis. J’ai prévu des débords de toit de 50 cm.


J’avais prévu dans un premier temps un plancher sous la toiture pour supporter les balles de pailles, mais la solution avec des poutres en I artisanale me parait meilleure, car elle me permettra d’économiser du bois
et d’alléger la toiture.


Par contre, j’utilise le livre « initiation à la charpente » pour calculer les sections de poutre et je ne suis pas très sur de la capacité des poutres que je décris pour supporter les charges de latoiture avec la paille, le lambris, et le mortier GREB qui me parait important pour protéger la paille.


Je ne suis pas encore allé voir mon scieur pour lui demander si la découpe des poutres en T était possible.


Tous vos conseils me seront d’une aide précieuse avant de passer commande pour le bois de charpente.

Nous allons commencer les fondations le mois prochain.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gérard
GREBquoi? *


Nombre de messages : 12
Localisation : LHERM a coté de Toulouse 30 km
Projet : Maison de 110 m² avec toit isolé en paille
Date d'inscription : 27/02/2008

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyVen 29 Fév 2008 - 23:58

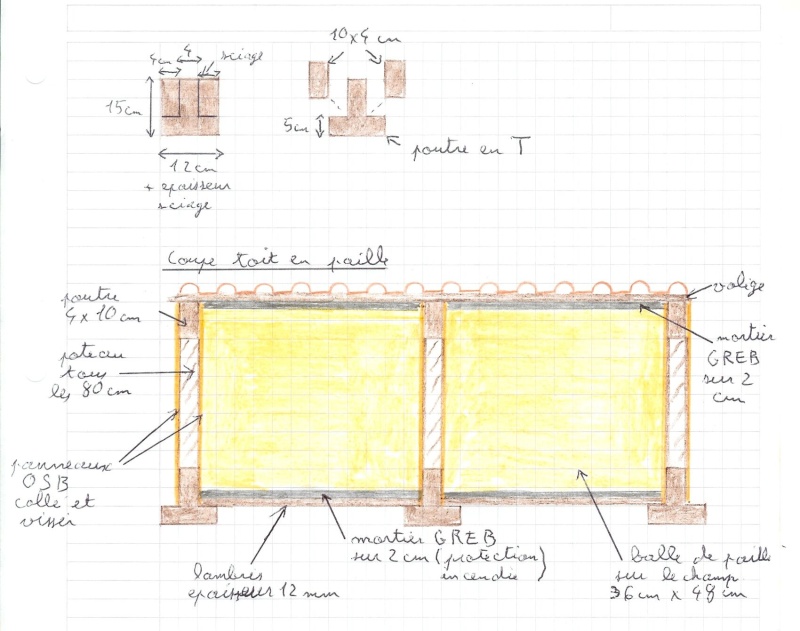

Je vien de trouver le lien pour montrer le croquis directement dans le forum:
charpente en IPN bois - Page 2 Toit_e10
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Julio
GREBiste ***


Nombre de messages : 134
Date d'inscription : 24/02/2007

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptySam 1 Mar 2008 - 18:53

Salut Gérard,
Pourquoi faire débiter des poteaux en T et ne pas faire d'abord ta ferme puis venir visser dessous (4.5 x 90) du profil 10x4 raboté. Façon d'utiliser le même profil de bois que la structure.
Perso j'ai mis du lambris de 18mm... on se sent mieux quand on marche dessus. Le mortier GREB en partie haute ne fait que 2cm... moi avec 4/5cm par endroit il s'est fendue en marchant dessus au moment de poser le pare pluie, puis les liteaux puis les tuiles. Au début tu fais très attention puis beaucoup moins dans le cours de l'action. 2cm c'est sûr que ça pète. Je n'ai pas mis de volige pour qu'il y ait plus d'air qui circule dessous.
50cm de débord me semble court aussi. Tu prolonges de plus de 80cm ta poutre haute (tu les couperas alignées avec la dernière rangée de tuiles par un trait au bleu). Ca supporte le poids. Voir les photos que j'ai envoyées à JB. Colle à la PU (cher) ou à la blanche qualité extérieur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gérard
GREBquoi? *


Nombre de messages : 12
Localisation : LHERM a coté de Toulouse 30 km
Projet : Maison de 110 m² avec toit isolé en paille
Date d'inscription : 27/02/2008

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyDim 2 Mar 2008 - 1:18

Salut Julio
Julio a écrit:
Salut Gérard,
Pourquoi faire débiter des poteaux en T et ne pas faire d'abord ta ferme puis venir visser dessous (4.5 x 90) du profil 10x4 raboté. Façon d'utiliser le même profil de bois que la structure.

Je suppose que les poteaux en T auraient une meilleure
résistance, reste à voir le prix de sciage.
Quelle portée ont tes poutres ?
Pense tu que ce système peut supporter des portées de 4 mètres ?

Julio a écrit:
Le mortier GREB en partie haute ne fait que 2cm... moi avec 4/5cm par endroit il s'est fendue en marchant dessus au moment de poser le pare pluie, puis les liteaux puis les tuiles. Au début tu fais très attention puis beaucoup moins dans le cours de l'action. 2cm c'est sûr que ça pète. Je n'ai pas mis de volige pour qu'il y ait plus d'air qui circule dessous.

Je n'avais pas pensé au fait de marcher dessus lors de la pose des tuiles.
Le fait de ne pas mettre de volige peut être effectivement un plus pour la ventilation et pour le poids surtout en augmentant l’épaisseur du mortier.
As-tu mis du mortier sous les balles de pailles ?
Sinon comment as-tu fait pour protéger la paille ?

Merci pour tes réponses et tes photos envoyé par email.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Julio
GREBiste ***


Nombre de messages : 134
Date d'inscription : 24/02/2007

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyMar 4 Mar 2008 - 15:16

Buenos dias,
J'ai rien mis sous la paille... pas le temps de trouver une solution simple car menace de pluie permanente au moment de faire le toit (dernière tuile posée le 25 décembre 2007 à 17h32 !
Ma portée max entre 2 appuis est de 4,50m j'en ai même une de 5.20m. Mes fermes font 9.60m (poutre basse) et 11.20m (poutre haute avec débord de 80cm à chaque bout).
La cloison d'appui est une structure 10x4 remplñi de mortier Greb.
https://servimg.com/view/11079628/5
https://servimg.com/view/11079628/6
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gérard
GREBquoi? *


Nombre de messages : 12
Localisation : LHERM a coté de Toulouse 30 km
Projet : Maison de 110 m² avec toit isolé en paille
Date d'inscription : 27/02/2008

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyMar 4 Mar 2008 - 19:26

Merci, ta réponse me rassure sur notre projet.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JB
GREBationneur ****
JB

Nombre de messages : 738
Localisation : Orléans/France/Monde
Projet : Structuration filière Construction Paille
Age : 48
Date d'inscription : 08/02/2007

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyMer 5 Mar 2008 - 22:07

J'ai mis d'autres photos du chantier du Julio
Rubrique photo sur le site d'approchepaille
@+
jb
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.accortpaille.fr
GW



Nombre de messages : 3
Localisation : Ardennes francaises
Date d'inscription : 09/10/2007

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyJeu 6 Mar 2008 - 18:45

Bonjour à tous, mon projet avance(extansion et aménagement d'une grange avec la technique GREB) j'aimerais aussi isoler mon toit avec de la paille.
Julio je trouve tes poutres très intéressante ...
Ma portée entre 2 appuis sera de 6m ....est-ce que tu pense que tes poutres pourrais convenir pour cette portée?

Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Julio
GREBiste ***


Nombre de messages : 134
Date d'inscription : 24/02/2007

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyVen 7 Mar 2008 - 12:09

Bonjour,
Je pense que oui mais dans ce cas, perso, j'ajouterais des profilés 10x4 en diagonale entre les "barreaux d'échelle"...
Je viens d'aller voir sur le net et j'ai trouvé un truc sur les poutres en I avec un logiciel gratuit de calcul.
http://www.finnforest.fr/default.asp?path=1389;1467;12540;12551;12573;12574&voucher=B7C32F0C-2577-4B0E-8032-DD4E5C14922D
que je télécharge et voir. Par rapport à leurs calculs (une seule feuille OSB) "mes" poutres en ont 2....
Ça donnera une idée de leur résistance.
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Julio
GREBiste ***


Nombre de messages : 134
Date d'inscription : 24/02/2007

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyVen 7 Mar 2008 - 12:50

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GW



Nombre de messages : 3
Localisation : Ardennes francaises
Date d'inscription : 09/10/2007

charpente en IPN bois - Page 2 Empty
MessageSujet: Re: charpente en IPN bois   charpente en IPN bois - Page 2 EmptyVen 7 Mar 2008 - 15:35

Merci beaucoup Julio, je pense que je ferais comme sa......voilà une chose de plus de réglé

a bientot et encore merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
